行车式刮吸泥机

更新时间:2019-05-18 点击数:1043

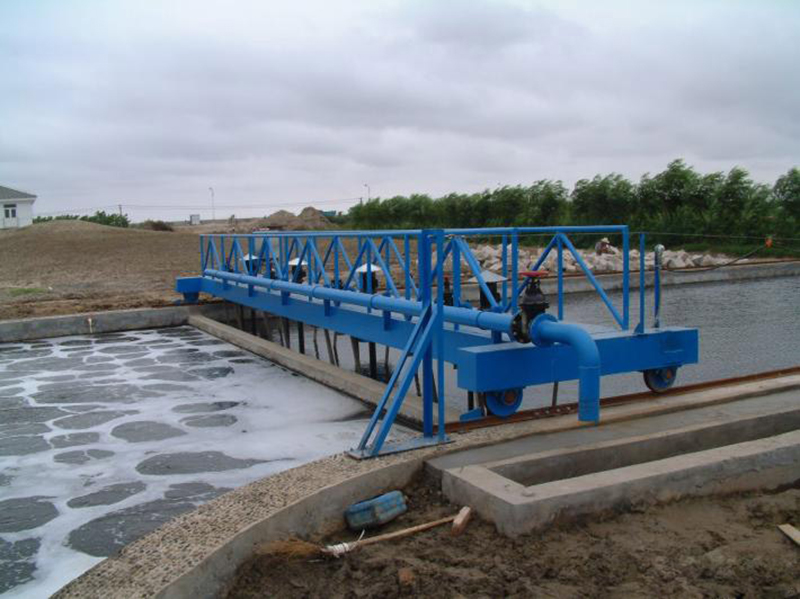

行车式吸泥机

      行车式吸泥机,用于污水处理厂、自来水厂平流沉淀将沉降在池底的污泥刮到泵吸泥口,通过泵吸行走边吸泥,然后将污泥排出池外,可以解除清理池底污泥之苦。

结构原理

       行车式吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置(选择件)、 5 电控柜、 6 虹吸发生器(虹吸方式)等组成。在斜管沉淀池中使用时,还需安装池底吸泥架和吸泥吊架。

       传动装置:采用轴装式减速机作为驱动动力,装在行车两端梁上,为双驱动,结构紧凑,装卸方便,其上设有过载保护装置,当设备驱动过载时,起停机保护作用(调节压紧弹簧调节预压力)。

       吸泥系统:采用四台潜污泵作为吸泥动力,装在行车平台上,与排泥管路相连。行车沿池长方向运行时,潜污泵将池底沉淀污泥吸至管道中,经排泥管路排列到泥槽内。

       撇油装置:吸泥机上装有撇油刮板将池体内漂浮的浮油刮集到池体的两端,再由池体两端的排油装置排除。

       排泥管路:与潜污泵相连,用来排除排污泵吸至管路中的污泥。

       吊架:与行车平台相连,用来支承悬挂吸泥管路及刮泥板等。

       刮泥板:用来刮集沉淀于池底的污泥,其结构呈菱形更有效的实现刮集污泥的作用,刮泥板底端距池底有一定的距离,目的为减小设备在运行中的阻力,且使污泥有更好的流动性,便于潜污泵吸排。

       电气控制箱:该机具有手动、紧停、反向、切断、延时等控制功能,若发生故障或维修原因可通过停止按钮关闭电机,实现紧急切断。

       行车运行到沉淀池两端时,通过限位开关,可将行车停留或反向运行,控制箱内设有延时装置,可调节延时时间来控制设备运行的时间间隔。另外还有吸泥泵的开、停与行车分控,以及漏电保护功能。

       行程控制装置:安装在驱动装置的两端,与钢轨上的限位质子相碰撞,实现行车的往复运动。

       本设备由四点支撑行走大梁横跨在平流式沉淀池上,双边驱动,池两边均铺设钢轨,从池的一端运行到池子的另一端,边行走边吸泥,撞到行程控制,折返行走,回程吸泥,完成一个工作周期。

安装

(一)注意事项

       为便于吸泥机的正常运转,安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上且在同一个水平面上。

(二)安装步骤

       1、在平流池两侧壁顶预留轨道钢预埋铁,一米一块,每块预埋铁上在两端制作螺栓和压板,以便于压牢钢轨。

       2、将设备吊至平流池上,四个行走轮安放于钢轨上,按基准线找平,校核安装尺寸。

       3、滑动电缆及电器安装,将吊电缆用吊环传入钢丝绳,把钢丝绳拉紧,固定在两头的立柱上。穿接主电缆,通电调试行走情况,安装行程开关及触碰块,根据回车位安装防掉车挡板。

       4、试车,在安装结束后空车运转至少不间断运行8小时,时刻检查行车是否有掉轨现象,一经发现及时停车处理,防止设备掉入池中。

       5、吸泥泵安装,将吸泥泵安装在工作桥上。

       6、吸泥管和排泥管管道安装,从吸泥泵的入口处开始自上往下安装管道及吸泥嘴,吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。

       7、接通吸泥泵电源。

       8、进水试泵,在试车运行无问题后,向池内注水,水位要求高于吸泥泵泵头30mm,边进水边开泵,观察排泥口出水情况。
